Symetrix思美數字音頻處理器Prism系列簡介 BRIEF INTRODUCTION
Symetrix(思美)數字音頻處理器Prism系列是Symetrix DanteTM DSP產品線的最新成員，支持Dante網絡音頻協議。Symetrix采用Dante多通道數字媒體聯網技術，在多臺思美 DSP產品、Symetrix輸入/輸出擴展器和支持Dante的第三方設備之間實現互聯。如果您的應用需要強大又極具性價比的高級信號處理功能，并要求采用標準接口，以供日后進行擴展，Prism系列絕對是理想之選。
-
Symetrix思美數字音頻處理器 Prism 4x44通道模擬輸入和輸出、64 x 64 Dante通道以及功能強大的Symetrix DSP降低整體系統成本。
超低延遲的Dante網絡音頻協議采用標準的IT基礎設施。
行業領先的A/D，D/A轉換性能，48V幻象電源。
采用屢獲殊榮的Composer軟件進行配置。通過ARC墻面板、ARC-WEB和第三方觸摸屏實現控制。內置網絡服務器支持遠程控制和診斷。
尺寸緊湊，僅占據1/2機架空間。包含PoE供電器。（機架安裝套件需要另行購買）
高分辨率的圖示OLED顯示配置和音頻電平。
Symetrix思美數字音頻處理器Prism 4x4產品詳細參數 PRODUCT PARAMETERS
模擬輸入:
輸入數量：4通道平衡話筒/線路電平輸入
接頭：3.81 mm鳳凰頭
標稱輸入電平：+4 dBu
最大輸入電平：+23 dBu
話筒前置放大器增益：0,12,24,44或54 dB，可打開/關閉，帶±24 dB增益微調
話筒前置放大器等效輸入噪聲：共模抑制比（CMRR）：>79 dB @ 1kHz，均一增益
輸入阻抗：8kΩ平衡，4kΩ非平衡
幻象電源（每輸入）：+48 VDC，10 mA最大
動態范圍：>113 dB，A計權
總諧波失真+噪聲：kHz@+15 dB，0 dB增益。定值增益設置為+4 dBu
模擬至數字延遲：0.28 ms
模擬輸出:
輸出數量：4個平衡線路電平輸出
接頭：3.81 mm鳳凰頭
標稱輸出電平：+4 dBu，20 dB動態余量
最大輸出電平：+24 dBu（+22.8 dBu@2kΩ最小負載）
輸出阻抗：300Ω平衡，150Ω非平衡
動態范圍：>117 dB，A計權
總諧波失真+噪聲：數字至模擬延遲：0.60 ms
系統:
采樣率：48 kHz
頻率響應（模/數/模）：20 Hz-20 kHz，±0.5 dB
動態范圍（模/數/模）：>113 dB，A計權
通道分離（模/數/模）：>110 dB@1 kHz，+24 dBu
總諧波失真+噪聲：總諧波失真+噪聲：kHz@+15 dB，0 dB增益輸出
延遲（模/數/模）：1.04 ms，輸入路由至輸出
處理器：1 x 模擬設備SHARC 21489@400 MHz SIMD
DSP處理能力：400 MIPS，1.6 GFLOPS
延遲記憶：單通道174秒
模擬控制輸入：0-3.3 VDC
推薦的外部控制電位器：10kΩ，線性
邏輯輸出：若啟用為低電壓（0V），若不啟用則為拉高電壓（5V）
邏輯輸出最大外部電源電壓：24 VDC
邏輯輸出最大外部電源電流消耗：50 mA
邏輯輸出最大輸出電流：10 mA
RS-485串行輸入/輸出：38.4k波特（默認）8數據位，1個停止位，無校驗位，無浮點控制?？赡茉贏RC端口斷開
以太網線纜：標準的CAT5e或CAT6網線，最大的設備間線纜長度=100米
Dante線纜：標準的CAT6網線，最大的設備間線纜長度=100米
ARC線纜：標準的CAT5網線，長度取決于負載和設備數量，最大功率為8W
每個系統最大設備數量：每個站點文件為80個單元
最大儲存預設數量：1000
機械規格參數:
占據空間：半個機架單元（寬深高：20.83 cm x 22.86 cm x 4.37 cm/ 8.2 in x 9 in x 1.72 in）深度不包括接頭容差
電力：PoE+IEEE 802.3@等級4，25.5W最大。無需線路電壓開關
通風：推薦的最高環境操作溫度為30 C/86 F
認證或合規：
安全：UL 60065，cUL 60065，IEC 60065
EMC：A級設備（符合所有以下規定）EN 55032，EN 55103-2，EN 61000-3-2，EN 61000-3-3，F(xiàn)CC Part 15，ICES-003。
環境：RoHS
裝運重量：5.2 lbs（2.4 kg）
-
Symetrix思美數字音頻處理器 Prism 8x88通道模擬輸入和輸出、64 x 64 Dante通道以及功能強大的Symetrix DSP降低整體系統成本。
超低延遲的Dante網絡音頻協議采用標準的IT基礎設施。
行業領先的A/D，D/A轉換性能，48V幻象電源。
采用屢獲殊榮的Composer軟件進行配置。通過ARC墻面板、ARC-WEB和第三方觸摸屏實現控制。內置網絡服務器支持遠程控制和診斷。
高分辨率的圖示OLED顯示配置和音頻電平。
Symetrix思美數字音頻處理器Prism 8x8產品詳細參數 PRODUCT PARAMETERS
模擬輸入:
輸入數量：8通道平衡話筒/線路電平輸入
接頭：3.81 mm鳳凰頭
標稱輸入電平：+4 dBu
最大輸入電平：+23 dBu
話筒前置放大器增益：0,12,24,44或54 dB，可打開/關閉，帶±24 dB增益微調
話筒前置放大器等效輸入噪聲：< -125 dB帶150Ω源阻抗，22.4 kHz BW
輸入阻抗：8kΩ平衡，4kΩ非平衡
幻象電源（每輸入）：+48 VDC，10 mA最大
動態范圍：>113 dB，A計權
總諧波失真+噪聲：< -100 dB；22.4 kHz BW非計權；1 kHz@+15 dB，0 dB增益。定值增益設置為+4 dBu
模擬至數字延遲：0.28 ms
模擬輸出:
輸出數量：8個平衡線路電平輸出
接頭：3.81 mm鳳凰頭
標稱輸出電平：+4 dBu，20 dB動態余量
最大輸出電平：+24 dBu（+22.8 dBu@2kΩ最小負載）
輸出阻抗：300Ω平衡，150Ω非平衡
動態范圍：>117 dB，A計權
總諧波失真+噪聲：< -97 dB；22.4 kHz BW，非計權；1 kHz，0 dB增益+8 dBu輸出
數字至模擬延遲：0.60 ms
系統:
采樣率：48 kHz
頻率響應（模/數/模）：20 Hz-20 kHz，±0.5 dB
動態范圍（模/數/模）：>113 dB，A計權
通道分離（模/數/模）：>110 dB@1 kHz，+24 dBu
總諧波失真+噪聲：< -95 dB（22.4 kHz BW，非計權）；1 kHz@+15 dB，0 dB增益輸出
延遲（模/數/模）：1.04 ms，輸入路由至輸出
處理器：1 x 模擬設備SHARC 21489@400 MHz SIMD
DSP處理能力：400 MIPS，1.6 GFLOPS
延遲記憶：單通道174秒
模擬控制輸入：0-3.3 VDC
推薦的外部控制電位器：10kΩ，線性
邏輯輸出：若啟用為低電壓（0V），若不啟用則為拉高電壓（5V）
邏輯輸出最大外部電源電壓：24 VDC
邏輯輸出最大外部電源電流消耗：50 mA
邏輯輸出最大輸出電流：10 mA
RS-485串行輸入/輸出：38.4k波特（默認）8數據位，1個停止位，無校驗位，無浮點控制。可能在ARC端口斷開
以太網線纜：標準的CAT5e或CAT6網線，最大的設備間線纜長度=100米
Dante線纜：標準的CAT6網線，最大的設備間線纜長度=100米
ARC線纜：標準的CAT5網線，長度取決于負載和設備數量，最大功率為8W
每個系統最大設備數量：每個站點文件為80個單元
最大儲存預設數量：1000
機械規格參數:
占據空間：1個機架單元（寬深高：48.02 cm x 24.13 cm x 4.37 cm /18.91 in x 9.5 in x 1.72 in）深度不包括接頭容差
電力：24V 1.4A，34W最大
通風：推薦的最高環境操作溫度為30 C/86 F
認證或合規：
安全：UL 60065，cUL 60065，IEC 60065
EMC：A級設備（符合所有以下規定）EN 55032，EN 55103-2，EN 61000-3-2，EN 61000-3-3，F(xiàn)CC Part 15，ICES-003。
環境：RoHS
裝運重量：8.5 lbs（3.9 kg）
-

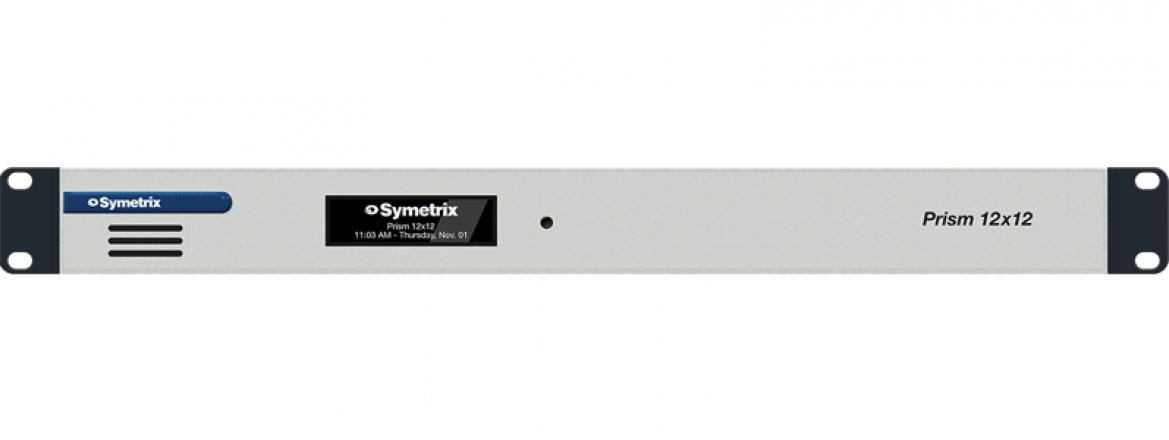

Symetrix思美數字音頻處理器 Prism 12x1212通道模擬輸入和輸出、64 x 64 Dante通道以及功能強大的Symetrix DSP降低整體系統成本。
超低延遲的Dante網絡音頻協議采用標準的IT基礎設施。
行業領先的A/D，D/A轉換性能，48V幻象電源。
采用屢獲殊榮的Composer軟件進行配置。通過ARC墻面板、ARC-WEB和第三方觸摸屏實現控制。內置網絡服務器支持遠程控制和診斷。
高分辨率的圖示OLED顯示配置和音頻電平。
Symetrix思美數字音頻處理器Prism 12x12產品詳細參數 PRODUCT PARAMETERS
模擬輸入:
輸入數量：12通道平衡話筒/線路電平輸入
接頭：3.81 mm鳳凰頭
標稱輸入電平：+4 dBu
最大輸入電平：+23 dBu
話筒前置放大器增益：0,12,24,44或54 dB，可打開/關閉，帶±24 dB增益微調
話筒前置放大器等效輸入噪聲：< -125 dB帶150Ω源阻抗，22.4 kHz BW
共模抑制比（CMRR）：>79 dB @ 1kHz，均一增益
輸入阻抗：8kΩ平衡，4kΩ非平衡
幻象電源（每輸入）：+48 VDC，10 mA最大
動態范圍：>113 dB，A計權
總諧波失真+噪聲：< -100 dB；22.4 kHz BW非計權；1 kHz@+15 dB，0 dB增益。定值增益設置為+4 dBu
模擬至數字延遲：0.28 ms
模擬輸出:
輸出數量：12個平衡線路電平輸出
接頭：3.81 mm鳳凰頭
標稱輸出電平：+4 dBu，20 dB動態余量
最大輸出電平：+24 dBu（+22.8 dBu@2kΩ最小負載）
輸出阻抗：300Ω平衡，150Ω非平衡
動態范圍：>117 dB，A計權
總諧波失真+噪聲：<-97 dB；22.4 kHz BW，非計權；1 kHz，0 dB增益+8 dBu輸出
數字至模擬延遲：0.60 ms
系統:
采樣率：48 kHz
頻率響應（模/數/模）：20 Hz-20 kHz，±0.5 dB
動態范圍（模/數/模）：>113 dB，A計權
通道分離（模/數/模）：>110 dB@1 kHz，+24 dBu
總諧波失真+噪聲：< -95 dB（22.4 kHz BW，非計權）；1 kHz@+15 dB，0 dB增益輸出
延遲（模/數/模）：1.04 ms，輸入路由至輸出
處理器：1 x 模擬設備SHARC 21489@400 MHz SIMD
DSP處理能力：400 MIPS，1.6 GFLOPS
延遲記憶：單通道174秒
模擬控制輸入：0-3.3 VDC
推薦的外部控制電位器：10kΩ，線性
邏輯輸出：若啟用為低電壓（0V），若不啟用則為拉高電壓（5V）
邏輯輸出最大外部電源電壓：24 VDC
邏輯輸出最大外部電源電流消耗：50 mA
邏輯輸出最大輸出電流：10 mA
RS-485串行輸入/輸出：38.4k波特（默認）8數據位，1個停止位，無校驗位，無浮點控制?？赡茉贏RC端口斷開
以太網線纜：標準的CAT5e或CAT6網線，最大的設備間線纜長度=100米
Dante線纜：標準的CAT6網線，最大的設備間線纜長度=100米
ARC線纜：標準的CAT5網線，長度取決于負載和設備數量，最大功率為8W
每個系統最大設備數量：每個站點文件為80個單元
最大儲存預設數量：1000
機械規格參數:
占據空間：1個機架單元（寬深高： 48.02 cm x 24.13 cm x 4.37 cm/ 18.91 in x 9.5 in x 1.72 in）深度不包括接頭容差
電力：24V 1.9A，45W最大
通風：推薦的最高環境操作溫度為30 C/86 F
認證或合規：
安全：UL 60065，cUL 60065，IEC 60065
EMC：A級設備（符合所有以下規定）EN 55032，EN 55103-2，EN 61000-3-2，EN 61000-3-3，F(xiàn)CC Part 15，ICES-003。
環境：RoHS
裝運重量：8.5 lbs（3.9 kg）
-
Symetrix思美數字音頻處理器 Prism 16x1616通道模擬輸入和輸出、64 x 64 Dante通道以及功能強大的Symetrix DSP降低整體系統成本。
超低延遲的Dante網絡音頻協議采用標準的IT基礎設施。
行業領先的A/D，D/A轉換性能，48V幻象電源。
采用屢獲殊榮的Composer軟件進行配置。通過ARC墻面板、ARC-WEB和第三方觸摸屏實現控制。內置網絡服務器支持遠程控制和診斷。
高分辨率的圖示OLED顯示配置和音頻電平。
Symetrix思美數字音頻處理器Prism 16x16產品詳細參數 PRODUCT PARAMETERS
模擬輸入:
輸入數量：16通道平衡話筒/線路電平輸入
接頭：3.81 mm鳳凰頭
標稱輸入電平：+4 dBu
最大輸入電平：+23 dBu
話筒前置放大器增益：0,12,24,44或54 dB，可打開/關閉，帶±24 dB增益微調
話筒前置放大器等效輸入噪聲：共模抑制比（CMRR）：>79 dB @ 1kHz，均一增益 輸入阻抗：8kΩ平衡，4kΩ非平衡
輸入阻抗：8kΩ平衡，4kΩ非平衡
幻象電源（每輸入）：+48 VDC，10 mA最大
動態范圍：>113 dB，A計權
總諧波失真+噪聲：kHz@+15 dB，0 dB增益。定值增益設置為+4 dBu
模擬至數字延遲：0.28 ms
模擬輸出:
輸出數量：16個平衡線路電平輸出
接頭：3.81 mm鳳凰頭
標稱輸出電平：+4 dBu，20 dB動態余量
最大輸出電平：+24 dBu（+22.8 dBu@2kΩ最小負載）
輸出阻抗：300Ω平衡，150Ω非平衡
動態范圍：>117 dB，A計權
總諧波失真+噪聲：數字至模擬延遲：0.60 ms
系統:
采樣率：48 kHz
頻率響應（模/數/模）：20 Hz-20 kHz，±0.5 dB
動態范圍（模/數/模）：>113 dB，A計權
通道分離（模/數/模）：>110 dB@1 kHz，+24 dBu
總諧波失真+噪聲：kHz@+15 dB，0 dB增益輸出
延遲（模/數/模）：1.04 ms，輸入路由至輸出
處理器：1 x 模擬設備SHARC 21489@400 MHz SIMD
DSP處理能力：400 MIPS，1.6 GFLOPS
延遲記憶：單通道174秒
模擬控制輸入：0-3.3 VDC
推薦的外部控制電位器：10kΩ，線性
邏輯輸出：若啟用為低電壓（0V），若不啟用則為拉高電壓（5V）
邏輯輸出最大外部電源電壓：24 VDC
邏輯輸出最大外部電源電流消耗：50 mA
邏輯輸出最大輸出電流：10 mA
RS-485串行輸入/輸出：38.4k波特（默認）8數據位，1個停止位，無校驗位，無浮點控制?？赡茉贏RC端口斷開
以太網線纜：標準的CAT5e或CAT6網線，最大的設備間線纜長度=100米
Dante線纜：標準的CAT6網線，最大的設備間線纜長度=100米
ARC線纜：標準的CAT5網線，長度取決于負載和設備數量，最大功率為8W
每個系統最大設備數量：每個站點文件為80個單元
最大儲存預設數量：1000
機械規格參數:
占據空間：1個機架單元（寬深高： 48.02 cm x 24.13 cm x 4.37 cm / 18.91 in. x 9.5 in. x 1.72 in）深度不包括接頭容差
電力：24V 2.3A，56W最大
通風：推薦的最高環境操作溫度為30 C/86 F
認證或合規：
安全：UL 60065，cUL 60065，IEC 60065
EMC：A級設備（符合所有以下規定）EN 55032，EN 55103-2，EN 61000-3-2，EN 61000-3-3，F(xiàn)CC Part 15，ICES-003。
環境：RoHS
裝運重量：9 lbs（4.1 kg）
