BISONGPRO比昇4路混插矩陣輸入卡Y4HD簡介 BRIEF INTRODUCTION
Y4HD是一款4路高清混插矩陣輸入板卡，可與混插矩陣主控機搭配使用。它有4路HDMI信號輸入接口和4路非平衡音頻輸入，3P鳳凰頭，支持PCM格式
-
BISONGPRO比昇4路混插矩陣輸入卡 Y4HD輸入信號：4路HDMI信號
輸入連接器：HDMI母端口
輸入電平：T.M.D.S. 2.9V/3.3V
輸入阻抗：75Ω
增益：0 dB
視頻信號：全數字T.M.D.S信號；HDMI 1.4標準
切換速率：200ns (最大值)
HDMI標準：使用HDMI1.4的標準。
EDID 和DDC 管理：支持延伸顯示能力識別（EDID）和顯示數據頻道（DDC）使用DVI和HDMI的標準。
HDCP 管理：支持高帶寬數碼內容保護（HDCP）使用DVI和HDMI1.4標準。
頻帶寬：340 MHz (10.2 Gbit/s)
最大時間延遲：5nS (±1nS)
串?dāng)_：<-50dB@5MHz
BISONGPRO比昇4路混插矩陣輸入卡Y4HD產品特點 FUNCTION
HDMI輸入信號卡與混插矩陣主控機搭配使用；
支持HDMI1.4，兼容HDCP1.4；
支持480p到4Kx2K，支持3D；
HDMI內嵌音頻，支持PCM/Dobly Digital/DTS/DTS-HD；
自動識別輸入的視頻分辨率，同時支持手動學習EDID，保障更大的兼容性。

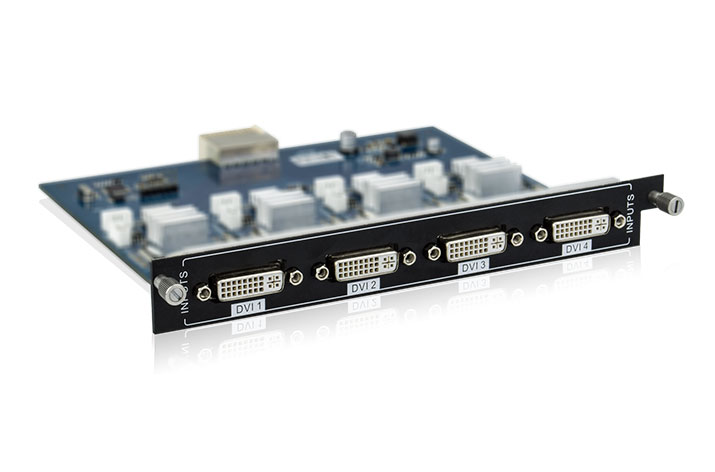

BISONGPRO比昇4路混插矩陣輸入卡Y4DV簡介 BRIEF INTRODUCTION
Y4DV是是一款多功能信號輸入卡，可與混插矩陣主控機搭配使用。它有4路DVI-I輸入接口，并且自動識別兼容YPbPr, C-video 和 VGA格式的信號。DVI輸入兼容HDMI1.3,支持HDCP1.2,內置自動的EDID管理,支持EDID學習功能。
-
BISONGPRO比昇4路混插矩陣輸入卡 Y4DV輸入信號：4 路DVI 信號
輸入連接器：母端口DB24+5/HDMI
輸入電平：T.M.D.S 2.9V～3.3V
輸入阻抗：75Ω
增益：0 dB
切換速率：200ns(最大值)串?dāng)_
視頻信號：DVI，HDMI，VGA，C-VIDEO，YPbPr
輸出音頻格式：PCM 格式
數據類型：8bit
音頻采樣率：32K，44.1K，48K，88.2K，96K，176.4K,192K
頻帶寬：340MHz(10.2Gbit/s)
最大時間延遲：5nS(±1nS)
串?dāng)_：<-50dB@5MHz
EDID 和DDC 管理：支持延伸顯示能力識別（EDID）和顯示數據頻道（DDC），使用DVI和HDMI的標準
BISONGPRO比昇4路混插矩陣輸入卡Y4DV產品特點 FUNCTION
該多功能信號輸入卡與MMX系列矩陣主機搭配使用；
最高數據速率4.95Gbit/s；
支持輸出分辨率調節，最大支持分辨率 1080P@60Hz；
支持HDMI,DVI,C-VIDEO,YPBPR,VGA五種信號；
支持熱插拔，支持設定圖像亮度值、對比度值、色度值、銳度值等。

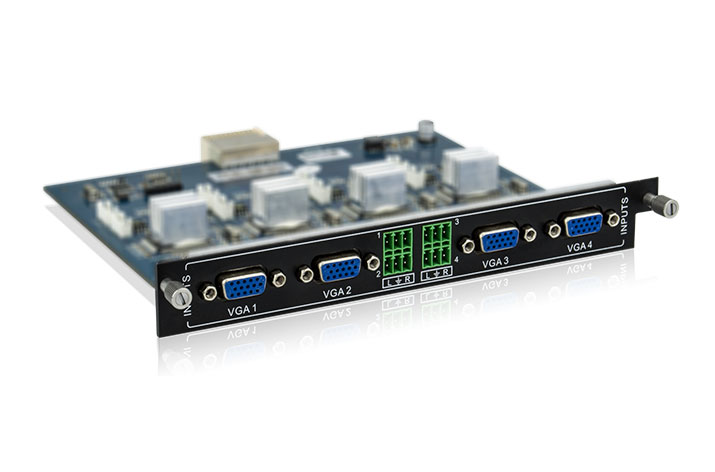

BISONGPRO比昇4路混插矩陣輸入卡Y4AV簡介 BRIEF INTRODUCTION
Y4AV是一款4路帶雙聲道立體聲音頻的VGA信號輸入卡，并且兼容YPbPr, C-video 和S-video格式的信號。信號輸入后可以由混插矩陣UMX-4O-VG輸出到終端設備，也可以由其他輸出信號卡輸出信號。
-
BISONGPRO比昇4路混插矩陣輸入卡 Y4AV視頻輸入信號：4路VGA信號
音頻輸入信號：4路雙聲道，立體聲音頻信號
視頻輸入連接器：15針HD型母端口
音頻輸入連接器 3P（3.81mm）插拔接線端子
耦合輸入：僅AC 耦合
音頻輸入阻抗：>10KΩ
輸入電平：0.5 ~ 2.0Vp-p
共態抑制比（CMRR）：>90dB @20Hz ~ 20K Hz
輸入阻抗：75Ω
頻率響應：20Hz~20K Hz
增益：0 dB
頻帶寬：YPbPr:170MHz；C-video:150MHz；VGA:170MHz
視頻信號：VGA-UXGA, RGBHV, RGBS；RGsB, RsGsBs, component video, S-video, composite video。
視頻類型：VGA-UXGA, RGBHV, RGBS, RGsB, RsGsBs, component video, S-video, 和composite video
切換速率：200ns (最大值)
串?dāng)_：<-50dB@5MHz
BISONGPRO比昇4路混插矩陣輸入卡Y4AV產品特點 FUNCTION
VGA輸入信號卡與MMX系列矩陣主機搭配使用；
所有的輸入將scale變成1080p或者1920*1200（也可以兼容C-VIDEO, YUV,YC）；
支持的信號有VGA-UXGA，RGBHV，RGBS， RGsB，RsGsBs，component video，S-video和composite video等。

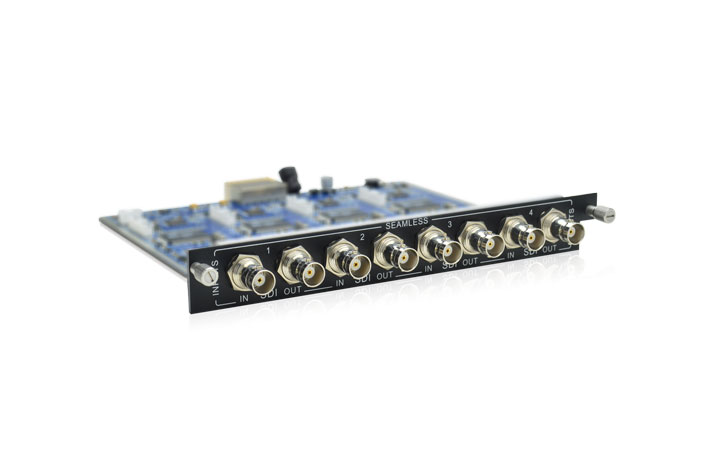

BISONGPRO比昇4路混插矩陣輸入卡Y4SD簡介 BRIEF INTRODUCTION
Y4SD是一款SDI輸入信號卡，可與混插矩陣主控機搭配使用。它有4路SDI輸入接口，并且具備四路SDI環出。
-
BISONGPRO比昇4路混插矩陣輸入卡 Y4SD輸入：4路SDI信號（每路帶一路SDI環出）
輸入連接器：BNC連接器
輸入電平：T.M.D.S 2.9V～3.3V
輸入阻抗：75Ω
視頻信號：HD-SDI、3G-SDI
色深：8&10& 12bit
工作距離：1080P≤70米（請使用優質線材）
帶寬：6.75Gbps
最高分辨率：1080P@60Hz
工作溫度：-10℃～ +40℃
相對濕度：10% ～ 90%

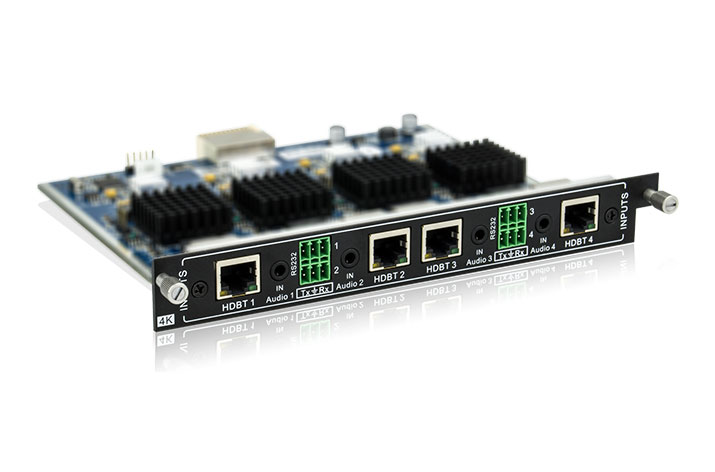

BISONGPRO比昇4路混插矩陣輸入卡Y4TP簡介 BRIEF INTRODUCTION
Y4TP是一款HD-BaseT（雙絞線傳輸）輸入信號卡，可與混插矩陣主控機搭配使用。它有RJ45、Audio和RS232各4路輸入接口，支持HDBT1.0，支持4K。
-
BISONGPRO比昇4路混插矩陣輸入卡 Y4TP視頻輸入信號：4路HDBT信號
視頻輸入連接器：RJ45，帶黃色和綠色指示燈
視頻輸入電平：T.M.D.S 2.9V～3.3V
視頻輸入阻抗：差分線100Ω
音頻輸入信號：4路立體聲信號
音頻輸入連接器：RJ45，3.5mm立體聲接口
音頻輸入阻抗：75Ω
頻率響應：20Hz～20K Hz
控制信號:4路RS232控制信號
控制端口:3針插拔接線端子
協議:通過TCP/IP協議
增益:0 dB
最高數據速率：6.75Gbit/s
最大支持分辨率：4Kx2K
串?dāng)_：<-50dB@5MHz
傳輸距離：1080P≤70米
切換速率：200ns (最大值)4Kx2K ≤ 40米
工作溫度：-10℃～+40℃
相對濕度：10%～90%
支持音頻格式：內嵌音頻支持PCM、Dobly Digital、DTS、DTS-HD格式，外接音頻支持PCM格式
HDMI 標準：支持HDMI1.4a
EDID和HDCP管理：支持EDID手動管理，兼容HDCP1.4
BISONGPRO比昇4路混插矩陣輸入卡Y4TP產品特點 FUNCTION
4路HD-BaseT輸入信號卡與混插矩陣主控機搭配使用。
支持HDMI、IR和RS232信號同時傳輸，最遠可達70米。
有RJ45、Audio和RS232各4路輸入接口。
搭配發射器TPHD402T。
